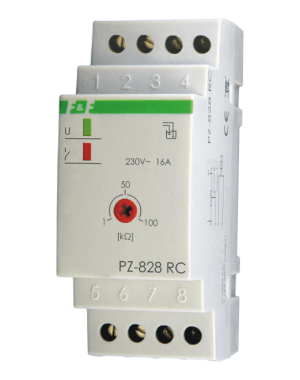

PZ-828 / PZ-828 RC

JEDNOSTANOWE.

PZ-828        z febryczną nastawą czułości
PZ-828 RC   z regulacją czułości


Przeznaczenie
Przekaźniki  jednostanowe  służą do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomie zamontowanej  sondy zalania.


Działanie
W stanie suchym styk przekaźnika pozostaje w pozycji 7-4. W chwili zalania sondy cieczą (tj. zwarcia elektrod sondy) styk przekaźnika zostaje przełączony w pozycję 7-8. Po spadku poziomu cieczy (rozwarciu elektrod sondy) styk przekaźnika powraca w pozycję 7-4.

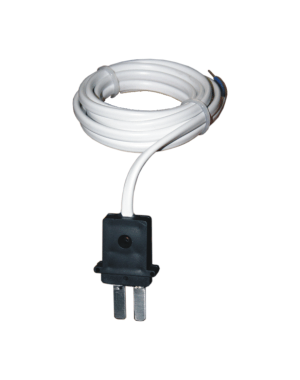

Sposób podłączenia sondy
Konstrukcja sondy pozwala na zamontowanie jej na płaskim podłożu poziomym, np. na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni, co pozwala na szybkie wykrycie awarii i zalania pomieszczenia cieczą z jednoczesnym wyłączeniem obwodów elektrycznych lub załączeniem sygnalizacji dźwiękowej lub świetlnej (alarmu).
Przewód sondy można przedłużyć do 100m.

Pod wejście 5-6 można podłączyć do 10 sond - szeregowo lub równolegle:
* szeregowo - dla zależnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić jednocześnie zwarcie wszystkich podłączonych czujników, aby przekaźnik zadziałał



* równolegle - dla alternatywnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić zwarcie przynajmniej jednego, dowolnego z podłączonych czujników. Przy połączeniu szeregowym zmniejsza się czułość czujników (zmniejsza się przewodność).




Uwaga!
Zaciski 5-6 separowane od sieci.



Dane techniczne
